一、NGP5在线式气体检测仪概述
NGP5在线式气体检测仪应用于现场气体浓度24小时连续在线监测，1.7寸高清彩屏显示现场浓度，超标现场声光报警(选配），远程信号传输。采用国际知名品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID光离子等原理的气体传感器。。
NGP5适用于检测管道中或受限空间、大气环境中的气体浓度；气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过500余种。坚固耐用的防爆外壳适用于各种危险场所及恶劣的工业环境，广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药等行业。
二、NGP5在线式气体检测仪产品特点
★单位自由切换
★多样化通讯方式
可通过有线或无线远程传输、网络传输进行实时监控；三线制4～20mA标准信号和标准总线RS485（modbus-RTU）同时输出；可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、二线制4～20mA、短信报警、 无线传输（2～5公里或不限距离）；兼容二次仪表、数据采集模块、PLC、DCS系统，可驱动相关设备。
★红外遥控 选配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。
★丰富的人机界面
1.7寸高清彩屏，显示实时浓度、报警状态。
★高温气体检测（选配）
选配高温高湿预处理系统可检测高温烟气。
●数据恢复功能，如遇误操作可以选择部分或全部恢复
●可设置是否显示最大值、最小值
●多种报警方式，报警时多方位立体指示报警状态
包含：2组继电器开关量输出，声光报警（选配）、显示屏视觉报警。
报警种类包含：浓度报警、故障报警。
●多种报警模式设置：低报警、高报警、区间报警、加权平均值报警
●误操作识别功能：浓度校准误操作自动识别并阻止，避免人为因素造成不良
●零点自动跟踪，长期使用不受零点漂移影响
●目标点多级校准，保证测量的线性度和精度
●中文或英文界面可选择
●宽工作温度：-40～+70℃，支持温度补偿
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。
●本安电路设计，防爆，具有二级防雷、防静电能力。满足国家标准，抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。
三、NGP5在线式气体检测仪技术参数：
检测气体 | 有毒气体、氧气、二氧化碳、易燃易爆类气体、TVOC等 | ||||
应用场合 | 石油、化工、医药、环保、燃气配送、仓储、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的场合。 | ||||
检测范围 | 0～1、10、100、1000、5000、50000、100000ppm、200毫克/升、 100%LEL、20%、50%、99.999%、100%Vol可选，其他量程可订制。 | ||||
分 辨 率 | 0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm）， 0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）， 0.01毫克/升（0～200%毫克/升）、0.1%LEL、0.01%、0.001%Vol。 | ||||
检测原理 | 电化学、催化燃烧、红外、热导、PID光离子等，根据气体类型、 量程、现场环境和用户需求而定。 | ||||
传感器寿命 | 电化学原理2～3年，氧气2年或6年可选，红外原理5～10年， 催化燃烧3年，热导5年。 | ||||
检测精度 | ≤±3%F.S （更高精度可订制） | ||||
线 性 度 | ≤±2% | 重 复 性 | ≤±2% | 不确定度 | ≤±2% |
响应时间 | T90≤20秒 | 恢复时间 | ≤30秒 | ||
信号输出 | 总线制RS485（RTU），三(四)线制4～20mA，选配：0～20mA、 1～5V、0～5V、0～10V、无线传输、网络传输、短信报警。 | ||||
工作环境 | 温度：-40℃～+70℃，湿度：≤10～95%RH （常规）非凝露场合 在凝露场合使用须订制或订货时注明使用环境 | ||||
显示方式 | 现场1.7寸高清彩屏显示，可选现场无显示，或选配控制器远程显示、控制、报警 | ||||
工作电压 | 12～30VDC直流，单台设备的标准电源为24V，1A或大于1A 的直流稳压开关电源 | ||||
电源参考 | 24V，2.1A 的开关电源可以带动40台有毒气体检测仪，或15台 可燃、红外气体检测仪 | ||||
工作方式 | 固定式安装，在线检测，扩散式测量；可选管道式、流通式、 泵吸式测量。 | ||||
安装方式 | 管道式、壁挂式。管道式的工作压力为大气压±30%，超出范围需降压处理。 | ||||
报警方式 | 默认1路，可选2路无源触点（干节点）输出，三级报警， 报警点可设置。现场声光报警（选配）。 | ||||
连接电缆 | 4～20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时 单根线径≥1.5mm；屏蔽层接大地。 | ||||
防护等级 | IP65 | ||||
防爆类型 | 隔爆型 | ||||
防爆标志 | ExdⅡCT6 | ||||
外型尺寸 | 210×170×85mm(L×H×W) | ||||
重 量 | 1.8Kg | ||||
标准附件 | 说明书、合格证、保修卡、外箱包装盒 | ||||
选配项 | 一体式声光报警器、分体式声光报警器、24V直流稳压电源、 连电脑监控的配件：上位机软件、RS485/RS232转换器、 无RS232接口的笔记本电脑还需USB/RS232 转换连接线，如果 要网络传输还需 TCP/IP转换器。 | ||||
无线传输 | 选配功能，可以把数据无线传输到手机、远程监控中心、监控 电脑等监控设备，利用上位机在电脑上，进行数据分析、存储、 打印等功能 | ||||
预处理系统 | 选配：常温高湿预处理系统、高温高湿度预处理系统、 高温高湿高粉尘预处理系统 | ||||
安装型附件 | 选配：墙壁安装支架、固定在管道上的安装卡扣（四分、六分管）、 管道安装不锈钢螺纹焊座或法兰（需注明管道或法兰尺寸，如DN50、DN15...）、防雨罩、24VDC或220AC采样泵（采样距离10米）、真空泵（采样距离大于40米）、24V开关电源、减压阀、流量计。 | ||||

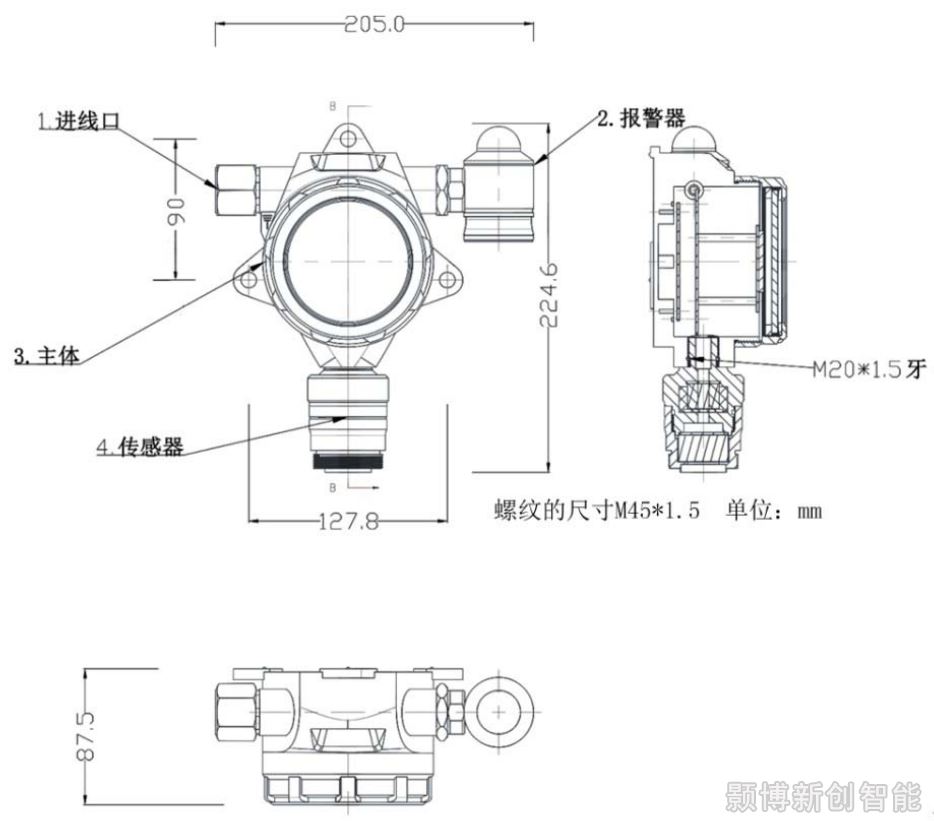

四、外型尺寸及安装方式

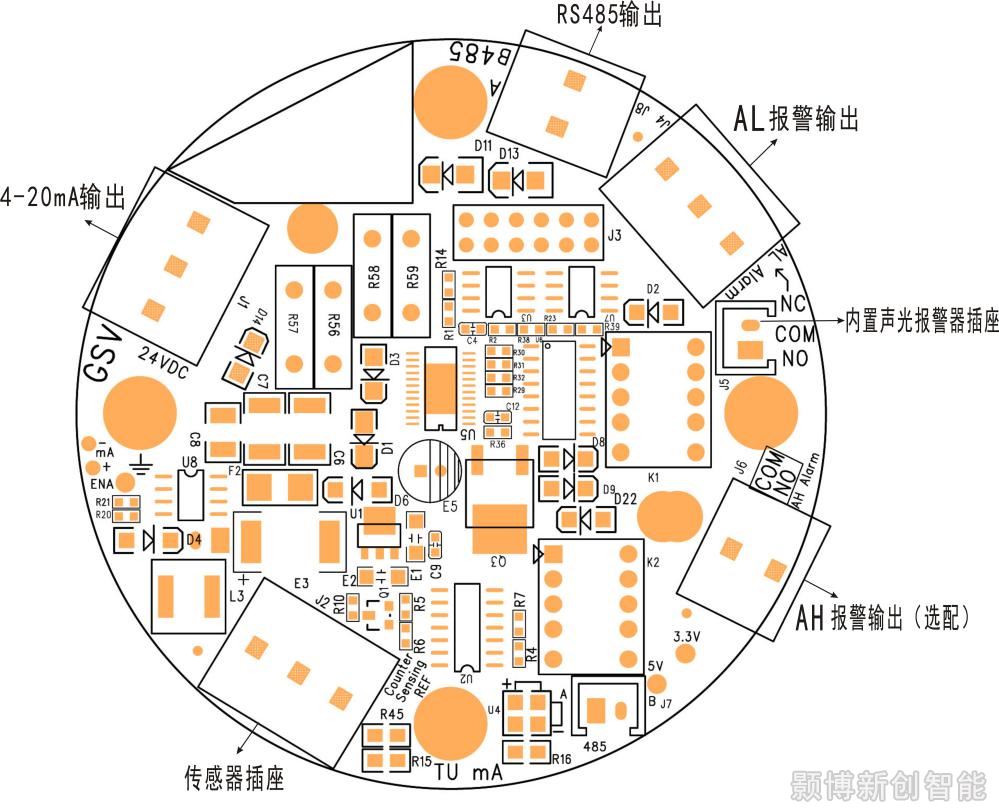

五、电气连接及负载特性
4-20 mA 输出：J1端子在显示屏的左上角，标注为“G S V”，V和G为
24V直流电源的正极和负极，S 和 G 为4-20 mA输出
RS485 输出： J8 为RS485输出（J7端子也可使用）
一级报警输出： J4 标注为“ AL Alarm”，NC 为常闭端子，NO为常开端子、COM是公共端子
二级报警输出： （选配）J6 标注为 “AH Alarm”
声光报警器端子：若选配声光报警器，直接插到J5 端子
传感器接线端子：J2 ，在屏幕左下角
备注：常规报警方式：≥AL报警&≥AH报警（默认设置，O2与N2除外）
区间报警方式：≤AL报警&≥AH报警（O2与N2的默认设置）
联动报警模式：当AH报警时 AL 也有报警输出（默认设置）
独立报警模式：当AH报警时 AL 无报警输出
AL报警输出：默认J4端子（公共端COM、常开NO、常闭NC）
AH报警输出：默认J6端子（公共端COM、常开NO）
声光报警输出：J5端子，默认报警值与AL、AH报警值一致
（公共端COM、常开NO）
报警值、报警方式、报警模式、报警输出的具体设置方法参考：第9.5章的报警设置（第14页）

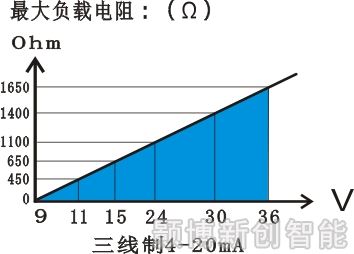

负载能力：如右图所示
依据右图中的带负载能力，计算传输线路
的阻抗，来决定线材的规格。一般情况：传输
1000米距离对于有毒气体需要用三芯直径1.0
平方毫米的屏蔽电缆，可燃气体需要三芯直径
1.5平方毫米的屏蔽电缆
六、产品对位图：
